TIPOS DE PILAS PERFORADAS.

Las pilas perforadas se clasifican de acuerdo con la manera en que se diseñan para transferir la carga estructural al subsuelo. La figura 10.1a muestra una pila perforada recta, extendida a través de la capa superior de suelo pobre y su punta descansa sobre un estrato de suelo o roca con capacidad de carga. El barreno debe revestirse con acero cuando se requiera (como en el caso de los pilotes de concreto colados in situ revestidos; figura 9.4). Para tales pilas, la resistencia a la carga aplicada se desarrolla en la punta y también como resultado de la fricción lateral en el perímetro de la pila y la interfaz con el suelo.



Tipos de pilas perforadas:(a) pila recta; (b) y (c) pila acampanada; (d) pila recvta empotrada en roca.
FIGURA 10.1 Tipos de pilas perforadas:(a) pila recta; (b) y (c) pila acampanada; (d) pila recvta empotrada en roca.

Una pila acampanada (figura 10.lb y c) consiste en una pila recta con una campana en el fondo que descansa sobre un suelo resistente. La campana se construye con forma de domo (figura 10.lc) o de escarpio. Para campanas de escarpio, las herramientas o cortadores comercialmente disponibles forman ángulos de 30° a 450 con la vertical. Para la mayoría de las pilas perforadas construidas en Estados Unidos, la capacidad total de carga se asigna solamente a la carga en la punta, sin embargo, bajo ciertas circunstancias también se considera la resistencia por fricción. En Europa siempre se consideran ambas contribuciones.

Los pilotes rectos también se extienden hasta un estrato de roca (figura 10.ld). En el cálculo de la capacidad de carga de tales pilas, el esfuerzo cortante y el de carga desarrollados a lo largo del perímetro de la pila y en la interfaz con la roca deben tomarse en consideración.

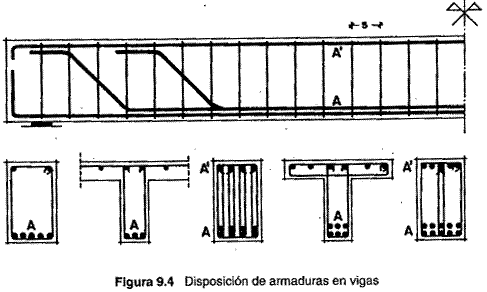

Disposición de armaduras en vigas.
Figura 9.4  Disposición de armaduras en vigas.
