Encofrados para suelos de plantas: CASETONES.


Los casetones pueden tener las formas más complicadas, desde simples paralelepípedos a cilindros o troncos de cono o de pirámide y hemisferios (figura 95). La única preocupación a tener en cuenta en el molde, es la de no hacer completamente verticales las paredes laterales del molde a fin de facilitar su extracción en el desencofrado (figura 96).

Al montarse eJ encofrado, los moldes de los casetones se colocarán bien alineados, valiéndose para ello de cordeles. Lo mejor es dibujar los bordes de las vigas que se cruzan en el tablero, y clavar los casetones en su sitio lo más exactamente posible. Las puntas se clavaran lo menos ircHnadas que se pueda, para que al desencofrar se desprendan más fácilmente del tablero.

 Figura 95




 Figura 96

Encofrados para suelos de plantas: TECHOS ARTESONADOS.

Cuando un techo se apoya en vigas en dos o más direcciones que se entrecruzan, obtenemos el techo casetado. Su encofrado, si se hiciese siguiendo los procedimientos anteriormente descritos, o sea, a base de enco frar cada viga separadamente y recortar las tablas en cada encuentro, el trabajo sería ímprobo y los desperdicios excesivos. Por lo que es aconse jable partir de otro principio: se considera el techo como una losa apoyada por todos sus contornos y aligerada por los casetones o artesones.

Considerado así, el encofrado de esta clase de techos resulta sumamente fácil: basta construir un tablero liso, como para una losa, convenientemente apeado. Sobre este tablero se clavan los moldes de los casetones, previamente montados en taller (figura 94).



Figura 94


Formas de encofrar suelos de plantas.


 Las losas que constituyen el suelo tienen en este caso poco espesor:

Unos 8 cm, por lo que su peso es bastante ligero. Por ello no es difícil ver obras de este tipo en que el encofrado de las losas va suspendido de las mismas viguetas, ahorrándose una buena cantidad de madera de apeos, arriostramientos, etc. Dos son, pues, las formas de encofrar un suelo forjado de hormigón armadç: con encofrado que se apoya en el suelo ¡nferior, tal como hemos visto anterIormente, y con encofrado colgado de las propias viguetas.

En el primer caso, se opera tal y como ya se ha explicado anteriormente, teniendo aquí la precaución de situar los tableros dos o tres cent(metros por debajo del ala inferio.r de la vigueta con objeto de darle a ésta una protección de hormigón contra el peor enemigo de ella: la herrumbre. De esta forma, además, las viguetas quedan dentro del cuerpo de hormigón, consiguiéndose cielos rasos lisos y uniformes.

Para encofrar un forjado suspendiendo los tableros de las viguetas de hierro, la operación es algo más complicada.

Nos hará falta montar un caballete en el centro de lo que va a ser forjado, y apoyándose en él y en los tableros laterales del encofrado de muros o las carreras de los tableros laterales de las vigas, y en dirección normal a las viguetas, iremos colocando los listones sobre los cuales se apoyarán las tablas. Estos listones, que se colocan perpendicularmente a las tablas y a unas distancias entre sí de unos 6O cm, se suspenden mediante tirantes de alambre, mientras que por los extremos se van apoyando en el caballete, por un lado, y en las carreras de los laterales de vigas o de encofrados de muros, por el otro.

Después de haber dispuesto el enlistonado, y para «base de operaciones», se montan ya algunas tablas del encofrado, desde donde puedan trabajar más seguros y mejor apoyados los encofradores. Puede procederse después a colocar debajo de cada vigueta y ya debidamente atirantada, una tabla, con lo que tendremos un sistema de tablas atirantadas en su debida posición para servirnos de guía en el resto. Para llevar los listones y tablas a su posición final, bastará con ir acuñando los tirantes de alambres en los que van suspendidos aquéllos.

En la figura 93 se muestra un encofrado para un forjado de hormigón armado.

 Figura 93

RIOSTRAS, TRABAJO DE DESENCOFRADO y FORJADOS DE HORMIGON en Encofrados para suelos de plantas:

RIOSTRAS
Se pondrán cruces de San Andrés, para evitar que los puntales pandeen en cualquier dirección. Se utilizan tablas. Para mayor seguridad, este arriostramiento se dispondrá de forma que queden unidos, pr las cruces de San Andrés, los puntales en das direcciones perpendiculares, es decir, en dos filas de distinto sentido.



TRABAJO DE DESENCOFRADO
Es muy conveniente que esta labor, que es más delicada de lo que aparentemente parece, puesto que de ella depende el buen uso y conservación de la madera, capítulo no despreciable en el costo de una obra, la realicen los mismos operarios que efectuaron el encofrado. El que encofra y tiene luego la misión de desencofrado ya procurará disponer aquél de manera que no le reporte problemas a la hora de efectuar éste.


La primera operación es la de quitar las cuñas de los puntales, quitar éstos y después las viguetas. Estas saldrán perfectamente después de retirar las carreras de tabla que llevan los encofrados de las vigas y sobre las cuales se opoyan las viguetas. Quitadas éstas, se procede a continuas ción a la retirada de las costillas y después la de las tablas del encofrado de la losa.

Durante todas estas operaciones, se habrán ¡do quitando los clavos de la clavazón antigua, los cuales se van amontonando, ya que muchos de ellos podrán ser utilizados de nuevo, bien conforme se van sacando o enderezándolos, operación ésta que corre a cargo de un aprendiz.


La limpieza de las tablas antes de su almacenaje de nuevo, es operación que no debe olvidarse. No hay que olvidar que el hormigón que queda en las tablas se irá endureciendo a medida que pasa el tiempo y que para ello, cuanto antes se desprenda de las tablas, tanto más fácil será el trabajo.



FORJADOS DE HORMIGON
Se llaman forjados de hormigón armado a un sistema formado por viguetas de hierro de doble T y losas de hormigón cubriendo los huecos formados por aquéllas, que van colocadas paralelamente a una distancia de 0,80 a 1 m. Las losas de hormigón armado se apoyan en las alas inferiores de la doble T. Las viguetas son las encargadas de soportar las cargas del suelo.


Encofrados para suelos de plantas: APUNTALAMIENTO.


Para apear los encofrados de las losas de hormigón, se utIlizan idénticos puntales que. para los de las vigas, ya descritos. Son, pues, rollizos con diámetro alrededor de los 10 cm, lo más derechos posibles. Si hay que empalmar dos trozos para conseguir la altura deseada, se tomarán las medidas ya descritas en el capítulo de encofrados de vigas.

Los puntales no sostienen directamente el encofrado de la losa, sino que lo hacen a través de las viguetas.

Para ello, en las cabezas de los puntales se dispone un trozo de tabla, de 30 a 40 cm de longitud, las cuales se clavan a aquéllos. Se debe colocar un puntal cada metro o metro y medio, lo cual depende, naturalmente, del peso de la losa que debe soportar. Se puede, incluso, calcular, como hicimos ya anteriormente, el número de puntales a disponer en un encofrado, conociendo las cargas que deben soportar, ya que sabremos el tipo de losa que se va a colocar en obra y, por lo tanto, su peso propio, al cual habrá que añadir las otras cargas, tales como el peso del tablero, viguetas, costillas, etc., más el que se produzca durante el hormigonado (hombres, carretillas, etc.).

Los puntales no deben cortarse a la medida exacta, es decir, teniendo como base la del suelo y como altura la que hay hasta la vigueta sobre la cual empuja la brida. Esta medida se tomará algo menor, para proceder al acuñado de los puntales, labor ésta que luego facilita el desencofrado.

Las bridas de los puntales se clavan a las viguetas antes de quedar el puntal con sus cuñas.

Encofrados para suelos de plantas: APOYO DE LOS ENCOFRADOS DE LOSAS


En la figura 92 se muestra la forma en que los encofrados de la losa llega hasta el borde exterior de pilares y vigas, pero no se asienta sobre los encofrados de éstos. Es, pues, un arranque lateral de estos tableros el que se dispone. Lo mismo sucedería en el caso en que la losa se apoyara en muros de hormigón o fábrica. No descansaría sobre aquél, sino que el tablero ¡ría adosado al de aquél.

Esta unión lateral debe cuidarse en extremo, ya que si se hace de un modo defectuoso, por la ranura que quedase se colaría el hormigón, con las consiguientes consecuencias, tanto en la bondad del hormigón a obtener como en el perfecto acabado de la obra.

 Figura 92

Encofrados para suelos de plantas: TABLAS CORTAS.


Como es natural, no siempre se dispondrá del número suficiente de tablas con la adecuada medida para poder ser puestas en obra. Frecuentemente sucederá que tendremos que empalmar algunas tablas para conseguir la longitud deseada. No hay inconveniente en ello, siempre que esta unión de dos tablas se haga de forma que sus testas estén bien unidas y que esta unión se haga sobre una costilla, nunca en el van entre éstas.

Como este empalme de las tablas cortas, será, tal vez, frecuente en un mismo tablero, es muy conveniente alternar estas uniones, es decir, procurar que no caigan sobre una misma línea, la formada por la costilla, sino que es mucho mejor que estén formando un escalón.

martes, 16 de agosto de 2011

Encofrados para suelos de plantas: Puesta en obra.


PUESTA EN OBRAS

Como veníamos diciendo, en primer lugar se colocarán las carreras adosadas a los encofrados de las vigas y seguidamente las viguetas, si hay necesidad de ellas. Una vez efectuado todo ello, se colocarán las costillas del tablero, que van de canto. Las dos costillas primera y última del encofrado de losa, van clavadas a las vigas, por lo que reciben el nombre de costillas de carrera. Irán, pues, como decimos, clavadas a los barrotes del tablero lateral de los encofrados de las vigas.

Estas costillas suelen situarse a distancias pequeñas, de unos 50 cm, aproximadamente, ya que el peso de la losa, como venimos repitiendo, suele ser de consideración.
Si hubiera necesidad de empalmar costillas, se efectuaría este empalme sobre una de las viguetas, nunca entre el vano que queda entre dos de ellas.

Las costillas se fijan a los tableros laterales de los encofrados de las vigas, pudiendo hacerse desde fuera, clavando los clavos inclinados, o clavarlos por dentro del encofrado de la viga. Según se use una forma u otra de clavado, así habrá de procederse también de forma diferente a la hora de desencofrar. Si los clavos fueron clavados por fuera, al desencofrar es fundamental quitar primero esos clavos para poder desprender la costilla correspondiente. Si fue clavada la costilla desde el interior del encofrado de la viga, para sacar al desencofrar, basta con tirar de ella en el sentido perpendicular a la viga, y quedará arrancada del clavado que la unía al encofrado de aquélla.

Ya tenemos, pues, las costillas dispuestas. Se procederá a la puesta de las tablas del tablero. Previamente habrán sido cortadas estas tablas a su justa medida. Comenzaremos por colocar las dos tablas extremas, perfectamente normales a las costillas, las cuales nos servirán de guía. Estas dos tablas extremas se clavarán con clavos gruesos. El resto de las tablas no necesitan una gran clavazón. Cuando se vaya hormigonando, quedarán perfectamente adheridas a las costillas.

Es fundamental, como decíamos, que las tablas estén cortadas en su justa medida, ya que deben quedar enrasadas con ¡os bordes superiores de los tableros laterales del encofrado de las vigas sobre las que se apoya la losa de hormigón.

En la figura 91, para mejor comprensión del lector de todo ¡o expuesto, se muestran las disposiciones de viguetas, costillas, etc., de un encofrado de losa. Hemos suprimido el tablero para poder apreciar mejor cada una de aquellas piezas.



LOSAS CON NERVIOS O VIGAS EN T: Encofrados para suelos de plantas:


Como su nombre indica, estas losas pierden su solución de continuidad en las vigas que forman en realidad sus elementos resistente. Se pueden encofrar primero las vigas y después adosarles los tableros de las losas del suelo, o construir totalmente el encofrado de una sola vez. Esto no tiene más importancia que variar el sistema de apoyo del encofrado de losa. En el primer caso, las carreras de las vigas estarán ya montadas y habrá que contar con ellas al montar el tablero de la losa. En el según- do caso, no.
Estas carreras se colocan para que en ellas se apoyen los extremos de los barrotes del tablero de la losa.

Como puede comprenderse, deben soportar la mayor parte del peso de la losa.

Para descargar del peso que reciben los encofrados de las vigas y sus puntales, se suelen colocar unos tableros a modo de viguetas, en el mismo sentido de las carreras, que van colocadas a una distancia de unos 0,80 a 120 m, aproximadamente, variando esta distancia, como es natural, en función del peso que deben soportar.


Cuando se tiene necesidad de obtener viguetas de cierta Iongitud, se deben empalmar éstas, pero teniendo la precaución de que se verifique esa unión a testa y siempre sobre un puntal.

Suelos de losas macizas abovadadas.

Este tipo de suelos no suele ser muy corriente, por lo engorroso que resulta su encofrado. La principal dificultad estriba, naturalmente, en darle la adecuada forma. Es más corriente esta forma abovedada en cubiertas sobre todo de grandes edificaciones, almacenes, tinglados, etc., por lo que remitimos al lector al capítulo que, más adelante, trata de CUBIERTAS.

Suelos de losas de hormigón armado.

El encofrado de este tipo de losas, apoyadas en muros de hormigón, mampostería o fábrica de ladrillo, o bien en vigas sobre pilares, es sencillo. Bastará con tableros corrientes sobre los cuates se situarán las armaduras 1 recalzadas con cuadradillos de hormigón prefabricados y otros elementos que luego quedarán embutidos en la obra, por lo que se prescribe que sean tacos de madera.

Se debe tener siempre presente que esta clase de losas tiene un peso considerable, por lo que debemos asegurar el sistema de encofrado mediante un buen apeo.

Encofrados para suelos de plantas: diferentes clases de suelos.


DIFERENTES CLASES DE SUELOS

Los suelos que constituyen las diferentes plantas de un edificio pueden ser de muy diversa naturaleza, y son muy variadas las formas de obtenerlo. Así podemos construir un suelo con una losa armada sencilla apoyada sobre pilares y vigas, o sobre muros de fábrica, etc. Un suelo de este tipo, lo podemos ver en la figura 86, cuya mitad derecha lleva la losa apoyada sobre vigas de hormigón y la otra mitad izquierda, sobre muros de fábrica de ladrillo.

Otra clase de suelo puede estar formada por una losa maciza, como la anterior, pero en forma de bovedilla, la cual puede tener toda ella el mismo espesor o puede ser mas gruesa en las entregas (figuras 87 y 88).

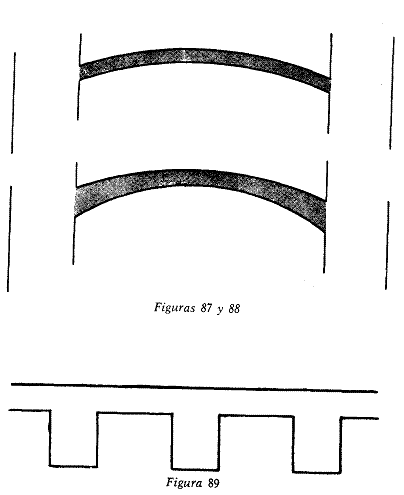

Otra clase de suelo es la que representamos en la figura 89, constituido por losas con nervios o vigas en T. Este tipo de suelo se puede, a su vez, dividir en suelos nervados sin cuerpo de relleno, que es el que representamos en la citada figura 89, y suelos nervados con cuerpos de relleno, que mostramos en la figura 90. Este relleno suele estar constituido por piezas cerámicas, tales como ladrillos corrientes, piezas aligeradas de formas muy diversas, bloques huecos prefabricados con materiales de poco peso, tal como el yeso, carbonilla, hormigón de piedra pómez, etc.

Otra clase de suelos es la de ladrillo armado, que puede tener o no una capa de compresión de hormigón. En esta clase de suelos, los ladrillos «cargan» con las fatigas de compresión. Como su nombre indica, lleva unas armaduras para formar los nervios cerámicos.

Otra clase de suelos es la de ladrillo armado, que puede tener o no bricadas fuera de la obra, en taller. Con ello se ahorra buena cantidad de madera en el encofrado, aunque, claro está, tienen el inconveniente del traslado, la elevación y la colocación en obra, operaciones todas harto engorrosas. Indudablemente, la vigilancia en la buena marcha del hormigonado, es mayor que en cualquier otra clase de obra. Otro inconveniente suele ser el peso de estas piezas, el peligro de roturas, etc.


Como puede apreciarse por todo lo expuesto, es muy necesario que el oficial encofrador conozca perfectamente la clase de suelo que se le encomienda encofrar, pues según se trate de uno u otro, así tendrá que operar en consecuencia. En unos casos tendrá que encofrar absolutamente toda la superficie del suelo, en otros tendrá que encofrar parcialmente, en tramos, etc. Según los materiales a emplear en el relleno, o en la losa, así tendrá luego que tener presente para proceder a colocar un encofrado más o menos resistente, con apeos muy tupidos o más separados. Por lo tanto, es muy conveniente que tenga ideas muy concretas acerca de los pesos de los diversos materiales que van a entrar a formar parte de los suelos que le han encomendado encofrar. En todo caso, nunca estará de más que lleve unas ligeras notas acerca del peso por metro cuadrado de los diferentes materiales más usuales, y que puede encontrar en cualquier libro de construcción.

viernes, 12 de agosto de 2011

Encofrado de Muros: Taller, replanteo y puesta en obra


TALLER

Las medidas de esta clase de moldes deberán tomarse con extremo cuidado, ya que habrá que tener presente que estos encofrados son para obtener «huecos» y por lo tanto las medidas exteriores del tablero serán las que se produzcan en la obra una vez hormigonadas.

Estas dimensiones, pueden variar muy ligeramente, según dispongamos en obra los tableros del molde. En la figura 82 vemos que el tablero de arriba (dintel, si se trata del molde para una puerta) se apoya en los dos laterales (jambas). Esta manera de encofrar dificulta algo el posterior desencofrado de la pieza. Mejor para desencofrar es la manera de clavar el tablero correspondiente al dintel que se muestra en la figura 83, y que se obtiene al clavar uno de los extremos a la cabeza del tablero de la jamba y lateralmente al otro. De esta forma, se pueden retirar los encofrados más fácilmente.



REPLANTEO.

Colocado ya el tablero interior del encofrado del muro, se procede sobre él al replanteo del hueco que nos interesa obtener. En este replanteo hay que tener también en cuenta, como sucedía con el muro, que tendremos que situar las tablas de aguante o carcelillas de manera que encajando los tableros de encofrado del hueco queden éstos en su lugar exacto. Por tanto, estas carceIiIlas se clavarán a una distancia entre sus bordes exteriores que será la del hueco a obtener disminuida en dos gruesos de tabla, correspondiente a los tableros del molde y disminuida también por otros dos gruesos más, correspondientes al embarrotado de dichos tableros. En la figura 84 vemos una carcelilla con las dimensiones indicadas



PUESTA EN OBRA



Una vez clavadas las tablas de las carcelillas, procederemos al encaje del molde que va a determinar el hueco de puerta, ventana, etc. Los tableros del molde, que han sido ejecutados totalmente en el taller, sé irán introduciendo junto a las tablas de aguante correspondientes, para lo cual se habrá tenido presente clavar los codales separados un grueso de tabla del borde interior, para que no coincidan con las tablas de las carcelillas.

Efectuado el encaje de los tableros, se procede a colocar los refuerzos, tales como jabalcones, para resistir el empuje de la masa de hormigón.

Una vez terminado todo esto, ya estará listo el molde del hueco para recibir el tablero correspondiente al encofrado exterior del muro.

Para mayor claridad de todo lo expuesto, puede estudiarse la figura 85, que representa el encofrado de un hueco de ventana.

Soluciones de continuidad en el hormigonado de Muros: Huecos.


Puede suceder que el paramento del muro a encofrar no sea continuo, cerrado, sino que presente alguna
abertura, tal como una ventana, puerta, etc. En este caso, naturalmente, hay que tener en cuenta que también los huecos, hay que utilizar tableros estos «huecos» deben preverse en los
encofrados.

Así como el muro o pared se encofraba colocando las costillas, luego tabla a tabla, en el caso de encofrar los huecos, hay que utilizar tableros ya preparados en el taller, con las medidas justas, de modo que tan sólo se procederá a su colocación.

Estos tableros, como han de sufrir empujes de cierta importancia, debidos a la masa de hormigón, deberán ir embarrotados como un tablero cualquiera.
